酸洗无缝管效果的质量检验方法

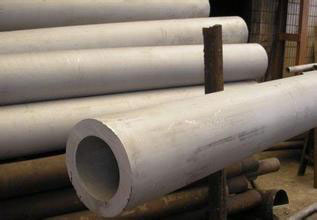

     洗钝化质量检验不锈钢酸洗钝化效果的质量检验可参照船标《不锈钢酸洗钝化膏》CB／T3595—94、国际标准《不锈钢电解抛光及打磨抛光酸洗钝化所形成的表面钝化膜检验》ISO15730等进行，一般可分为：外观检验、化学试验，化学试验又主要有人造海水挂片腐蚀试验、硫酸铜滴定试验、高铁氰化钾滴定试验（蓝点试验）等，一般检验以下面三种方式进行：
    外观检验：不锈钢酸洗钝化表面应呈均匀银白色，光洁美观，不得有明显腐蚀痕迹，焊缝及热影响区不得有氧化色，不得有颜色不均匀的斑痕。
    残液检验：用酚酞试纸检查不锈钢表面残液的冲净程度，PH值中性为合格。
    蓝点试验：蓝点试验法的基本原理为，若表面钝化膜不完整或有铁离子污染．就会有游离的铁离子存在，铁氰化钾溶液遇到铁离子即反应生成蓝色沉淀，反应式如下：K++Fe+2+[Fe(CN) ]6     KFe[Fe(CN)6]   用100mL烧杯将10g铁氰化钾溶于50mI蒸馏水中，溶解后加入30mI浓硝酸，然后移入1000mI容量瓶中用蒸馏水稀释至刻度，即为蓝点检验液，储存期为一周。试验方法：将蓝点检验液滴在贴附于不锈钢表面的试纸上，30秒钟后试纸上显示出蓝点即为不合格。需要注意的是化学试验会破坏不锈钢的钝化膜，通常可以用试板与产品同时进行酸洗钝化，再在试板上进行上述试验。
